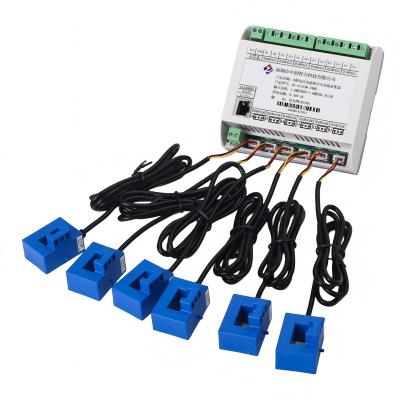

ZH-41123W 外接式6路电压电流交直流采集器
关键词：RS485通讯、MODBUS协议、有效值测量、全隔离、交直流通用检测
一、产品概述
本产品可同时检测6路电压与6路电流交直流信号，电流测量采用外接电流传感器的方式，内置传感器供电回路无需外部单独给传感器供电使用方便，可选用不同的电流传感器来扩大电流检测范围，交直流通用检测；采用24位高精度AD芯片，分辨率可达万分之一；真有效值测量，交流信号频响范围宽,测量参数有电压、电流、功率等各种电参数，精度高，稳定性好，通讯速率高。全隔离处理技术，抗干扰能力强，电压通道采用专用的隔离放大器，每个通道相互隔离，电流采用高精度闭环型电流传感器测量，动态响应快，精度高。RS485或以太网输出实现数据传输,产品的 Modbus 协议完全兼容于各种组态软件或 PLC 设备里的 Mobdus 协议，本产品适用于各种变频信号的检测。具有以下特点：
² 具有宽电源供电：+9V~+30VDC。
² 交直流输入通用，综合精度优于0.5级，频响范围0Hz-1000Hz。
² 具有6路电压、6路电流有效值；6路功率；2路频率；6路电度量；2-31次谐波、谐波有效值测量。
² 网络通讯可定制多主机轮询通讯模式(即指令回传区分各自的主机)。
² 配套电流传感器外接拔插方式，可选配不同的传感器实现不同需求的电流大小检测。
² 可当六个单相或两回路三相功率测量产品使用，三相具有相序、相位等检测功能。
² 具有多种工作运行指示灯，红灯指示产品正常运行，绿灯指示产品通讯。
² 具有Modbus-RTU和Modbus-TCP通讯协议，可自由设定选择使用。
² 全隔离，电源、输入隔离，电压通道间线性光耦隔离，电流测量采用外接传感器测量方式。
二、产品型号
ZH-41123W-14M2/#V*#A (6路电压6路电流组合交直流通用，RS485通讯)；
ZH-41123W-34M2/#V*#A (6路电压6路电流组合交直流通用，RS485+以太网通讯)；
注：1、#V、#A中的#号代表量程参数，根据需求要代入型号中；如:ZH-41123W-14M2/400V*70A
2、此系列电流测量为外接插头式电流传感器的接线方式，快速接线使用灵活方便；
三、性能指标
Ø 精度等级：电压精度0.2%；电流精度根据配置不同的电流传感器精度不同见下表;
Ø 分辩率：量程的万分之一；
Ø 电流量程：1A/5A/10A/20A/50A/70A/100A /150A/200A/300A AC/DC等(详见电流传感器选型表3.1)；
Ø 电压量程：10V/60V/100V/300V/400V/500V/1000V AC/DC等；
Ø 电压输入阻抗：2KΩ/V；(即如输入为250V电压阻抗为500KΩ)
Ø 过载能力：电压电流过载1.5倍可正常测量；电压输入端可承受浪涌电压冲击；
Ø 频率响应：0Hz-1KHz(可同步测频输出)；
Ø 工作温度：-40℃～+70℃；
Ø 温度漂移：≤100ppm/℃；
Ø 数据更新时间：250ms；
Ø 隔离耐压：>2500V DC；
Ø 辅助电源：+9V~+30VDC；
Ø 额定功耗：功耗<5W(典型值24V电源204mA)；以太网通讯功耗<5.6W(典型值24V电源233mA)；
Ø 输出接口：RS485或以太网通讯接口(通讯协议Modbus-RTU或Modbus-TCP可选,可修改IP)；
Ø 数据输出：6路电压、电流、有功功率、无功功率、功率因数、正向电度量、反向电度量；2路频率；12路最大值记录、基波有效值、谐波有效值、总谐波含量、浮点数等；
Ø 通讯波特率：4800、9600、19200、38400、57600、115200bps；
Ø 数据格式：无校验/奇校验/偶校验、8个数据位、1停止位/2停止位；
RS485口:地址1号,波特率9600,无校验,8个数据位，1个停止位;
RJ45网口:出厂IP：192.168.2.7，端口号:20108；网页登录用户名：admin，登录密码：admin；波特率115200；
表3.1 配套电流传感器选型表
|
型号
|
结构类型
|
测量原理
|
电流量程
|
精度
|
孔径
|
产品外观(引线长1米)
|
|
ZH-DSK08
|
开口式
|
闭环原理
|
5A-40A
|
1%
|
尺寸：28.5*17.5*31.5mm
孔径：8mm
|
|
|
ZH-DOK16
|
开口式
|
开环原理
|
50A-160A
|
2%
|
尺寸：38*42*49mm
孔径：16mm
|
|
|
ZH-DSC08
|
闭口式
|
闭环原理
|
5A-40A
|
0.5%
|
尺寸：26*16.5*31.5mm
孔径：8.5mm
|
|
|
ZH-DSC20F
|
闭口式方孔
|
闭环原理
|
50A-160A
|
0.5%
|
尺寸：40*30*28.5mm
孔径：20.5*10.5mm
|
|
|
如需测量更大电流请联系销售咨询，配不同的电流传感器！传感器尺寸图见附页。
|
