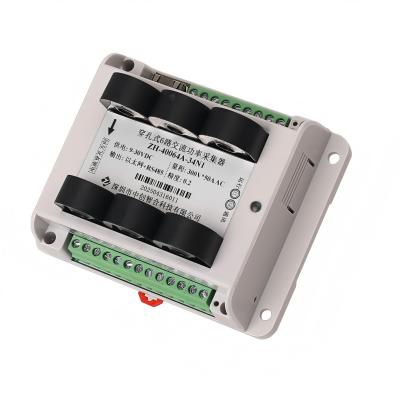

ZH-4064A 6路交流功率采集器
一、产品概述
本产品是一款6路交流功率采集器，输入6路电压与6路电流测量，通道之间完全独立内部互感器隔离，同时采集电压、电流、功率、频率、功率因数、用电量参数，具有谐波、基波参数测量；线性精度高，分辨率达万分之一；真有效值测量,测量精度高，稳定性好，MCU采用32位ARM内核抗干扰能力强、电源与通讯全隔离处理。通讯输出可选RS485或以太网通讯，完全兼容于各种组态软件或PLC设备里的MODBUS协议。具有以下特点：
² 具有宽电源供电可选：DC:10-30V或10-55V。
² 具有6路电压6路电流的总谐波、1-31次谐波、谐波有效值测量，具有2路频率测量。
² 可做为2个三相回路组合使用，具有三相总功率测量参数输出。
² 网络通讯可定制多主机轮询通讯模式(即指令回传区分各自的主机)。
² 通讯速率与地址具有软件或硬件设置两种模式,使用方便。
² 具有Modbus-RTU和Modbus-TCP通讯协议，可自由设定选择使用。
² 输入电源隔离，每路输入相互独立隔离，通讯输出独立隔离。
² 工业级32位MCU内核，隔离型485芯片，可靠性高。
二、产品型号
ZH-40064A-14N1/#V*#A 6路交流功率采集、9V-30VDC供电、RS485通讯；
ZH-40064A-19N1/#V*#A 6路交流功率采集、90V-265V；供电、RS485通讯；
ZH-40064A-34N1/#V*#A 6路交流功率采集、9V-30VDC供电、以太网+RS485通讯；
ZH-40064A-39N1/#V*#A 6路交流功率采集、90V-265V供电、以太网+RS485通讯；
注：如型号尾缀”-14N1”中的4为24V电源供电代码，如需选用9-55V供电，产品型号尾缀改为“-15N1”；
三、性能指标
Ø 精度等级：0.2%，线性精度优于0.1%；
Ø 分 辨 率：量程的万分之一(即最小起测电流为量程的万分之一)；
Ø 电流量程：1A/5A/10A/20A/30A/50A/100AAC等，穿孔孔径7.5mm；
Ø 电压量程：10V/100V/300V/400V/500VAC；
Ø 过载范围：电流可过载2倍量程测量，电压过载1.5倍测量;
Ø 电压输入阻抗:2KΩ/V;(即如输入为250V电压阻抗为500KΩ)
Ø 频率响应：30Hz-1KHz(可同步测量2路频率信号)；
Ø 工作温度：-40℃～+70℃；
Ø 温度漂移：≤100ppm/℃；
Ø 数据更新时间：300ms(谐波测量2秒左右，出厂谐波测量默认为关闭状态)；
Ø 隔离耐压：>2500V DC；
Ø 辅助电源：+9V~+30VDC或+9V~+55VDC或90V-265V；
Ø 额定功耗：<1W；
Ø 输出接口：RS485或以太网，通讯协议Modbus-RTU协议或Modbus-TCP；
Ø 数据输出：6路有效值交流电压、电流、有功、无功、功率因数、正反向用电量/2路频率/谐波量，三相总有功、无功、相位角、矢量和等；
Ø 通讯波特率：4800、9600、19200、38400、57600、115200bps；
Ø 数据格式：无校验/奇校验/偶校验、8个数据位、1停止位；
Ø 安装方式：35mm 导轨安装; 外观尺寸：120X110.5X46 mm；
重 量：约350克；
