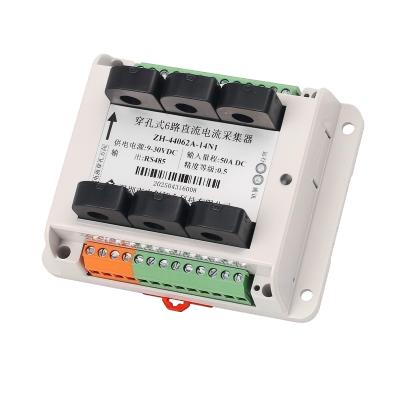

ZH-44062A 6路电流采集器
关键词：直流电流、交直流通用、RS485通讯、以太网通讯、MODBUS协议、全隔离、闭环型霍尔检测
一、产品概述
本产品可同时检测6路电流信号，通道之间全隔离，可交直流通用检测有效值；采用高精度AD芯片，动态范围比高达1000：1；真有效值测量，交流信号频响范围宽,采用高精度闭环霍尔传感器精度高，稳定性好，动态响应快；RS485接口输出或以太网输出实现数据传输,标准Modbus协议完全兼容于各种组态软件或PLC设备里的Mobdus-RTU或Mobdus-TCP协议，本产品适用各种变频信号的检测。具有以下特点：
² 具有宽电源供电可选：DC:9-30V或AC/DC:90-265V。
² 可交直流输入通用，综合精度优于0.5级，频响范围0Hz-1000Hz。
² 全隔离，电源隔离、通讯隔离、电流测量采用高精密闭环传感器隔离。
² 采样周期具有20ms,40ms,60ms,80ms,100ms,400ms,1000ms 七种速率可设置。
² 具有浮点型数据输出，输出实际值方便直接读取，具有误差补偿系数修正功能。
² 具有高速主动上传发送数据功能，可自定义开启或关闭设置。
² 具有多种工作运行指示灯，红灯指示产品正常运行，绿灯指示产品通讯。
² 抗干扰能力强，输入、输出、电源端口抵制浪涌电压可达2KV以上。
二、产品型号
ZH-44062A-14N1/#A 6路直流电流采集、穿孔输入、RS485通讯、9V-30VDC电源；
ZH-44062A-34N1/#A 6路直流电流采集、穿孔输入、RS485+以太网通讯、9V-30VDC电源；
ZH-44062A-19N1/#A 6路直流电流采集、穿孔输入、RS485通讯、90-265V电源；
ZH-44062A-39N1/#A 6路直流电流采集、穿孔输入、RS485+以太网通讯、90-265V电源；
ZH-41062A-14N1/#A 6路交直流通用电流采集、穿孔输入、RS485通讯、9V-30VDC电源；
ZH-41062A-34N1/#A 6路交直流通用电流采集、穿孔输入、RS485+以太网通讯、9V-30VDC电源；
ZH-41062A-19N1/#A 6路交直流通用电流采集、穿孔输入、RS485通讯、90-265V电源；
ZH-41062A-39N1/#A 6路交直流通用电流采集、穿孔输入、RS485+以太网通讯、90-265V电源；
注：如在直流信号中有交流纹波或交流量不需要测量时应选直流测量模块测直流平均值，如用交直流测量的模块测量出来的数据会叠加交流量导致测量偏大，交直流通用产品测量为有效值；
三、性能指标
Ø 精度等级：直流型0.2%FS; 交直流通用型优于0.5%FS;
Ø 电流量程：5A,10A,20A,30A,40A,50A,60A；60A量程最大可测量到85ADC；
Ø 电流穿孔孔径：8.5mm；
Ø 过载能力：电流过载1.2倍可正常测量，2倍不损坏；
Ø 频率响应：0Hz-1kHz；
Ø 工作温度：-40℃～+70℃；
Ø 温度漂移：≤200ppm/℃；
Ø 数据更新时间：20ms,40ms,60ms,80ms,100ms(默认), 400ms,1000ms；交流信号频率越低时速度要慢；
Ø 隔离耐压：>2500V DC；
Ø 辅助电源：11V~30VDC或90~265V AC/DC；
Ø 额定功耗：<4W(24V供电以太网通讯功耗典型值130mA)；
Ø 输出接口：RS485或以太网，通讯标准Modbus-RTU或Modbus-TCP可选；
Ø 数据输出：6路电流有效值、最大值、带符号的正负极性测量值、浮点数；
Ø 通讯波特率：4800、9600、19200、38400、57600、115200bps
Ø 数据格式：无校验/奇校验/偶校验、8个数据位、1停止位/2停止位；
Ø 外观尺寸：115*90*60 mm; 产品重量：约240克；
Ø 外壳材料：阻燃ABS；
RS485口出厂默认参数: 地址1号,波特率9600,无校验,8个数据位，1个停止位;
RJ45网口出厂默认参数: IP:192.168.2.7,端口号:20108;
